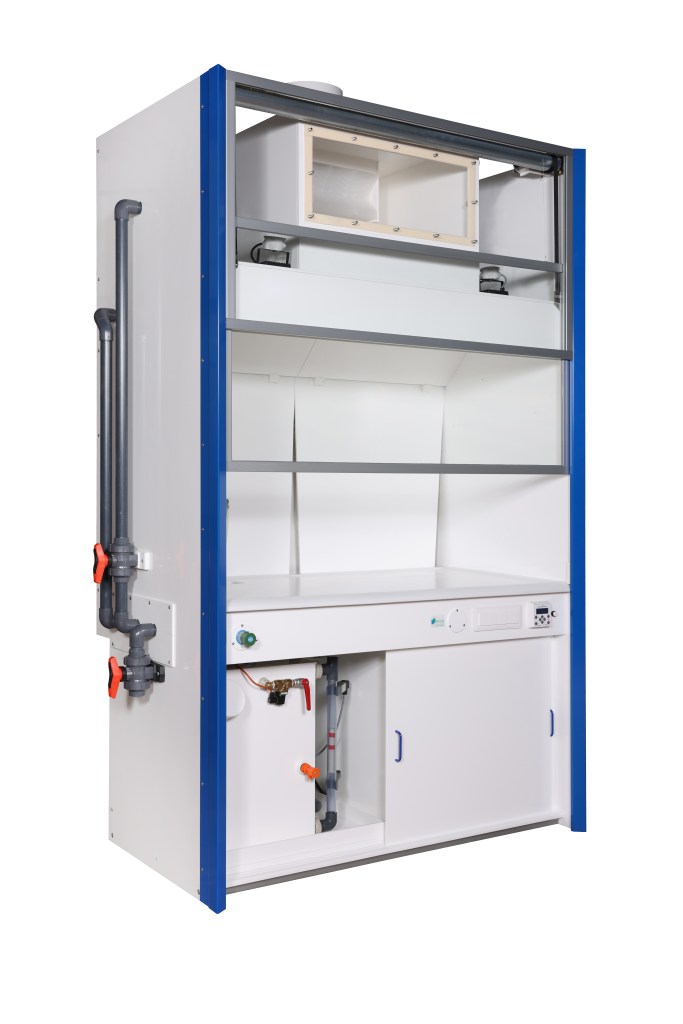

Construction :
- Polypropylène massif et vitre en PVC transparent
- largeur de la façade 1500 mm
- profondeur AV/AR totale 930 mm
- hauteur totale 2500 mm

Equipements intégrés :
1 armoire de stockage ventilée sous paillasse

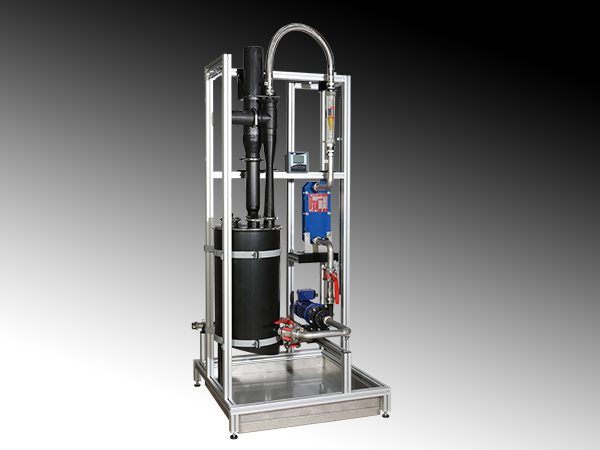

1 laveur de gaz avec système de recyclage eau + soude :
- 1 caisson en partie haute avec pulvérisateurs, packing et dévésiculeur dynamique à effet de choc
- 1 cuve de stockage du liquide de lavage en partie basse avec prise d’échantillon, moto-pompe de recyclage, sondes de niveau
- 1 coffret électrique de protection et commande mono 230v

Principe de fonctionnement :
Lavage des gaz basée sur le principe de l’absorption des effluents corrosifs par dispersion moléculaire au moyen d’une solution d’eau plus réactif recyclée, soude en présence d’effluents acides. Le remplissage en eau est régulé au moyen des contacteurs de niveau Bas et Haut qui assurent l’ouverture et la fermeture de l’électrovanne d’apport d’eau. Il est nécessaire de prévoir une maintenance semestrielle pour contrôle de l’encrassement en sels des pulvérisateurs, packing, dévésiculeur, pompe, tuyauteries et cuve, cette dernière doit être vidangée vers une cuve de stockage des effluents usagés ou récupérée par un organisme de traitement spécialisé.


téléchargez le pdf

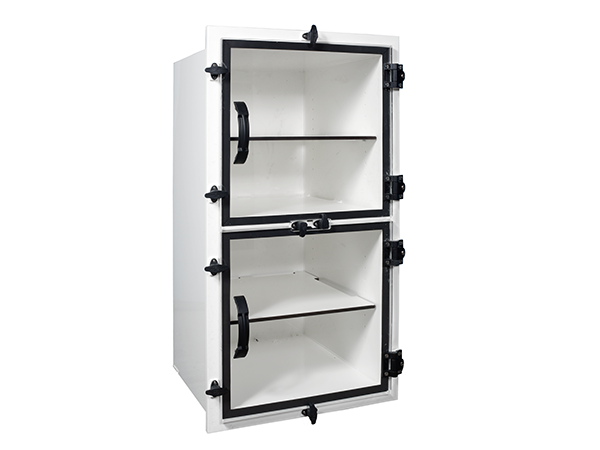

Construction :
- Polypropylène chargé carbone et profilés Aluminium

Dimensions :
1000 x 1000 x 1000 mm

Equipements :
- 2 x 2 portes battantes en façade
- 2 x 3 portes coulissantes et amovible sur cotés latéraux
- 1 orifice de passage de câbles en partie basse arrière
- 4 étagères intérieures de différentes dimensions tresse de masse pour
mise à la terre

téléchargez le pdf

Construction :
- construction polypropylène + pmma sur piètement en profilés aluminium
- largeur x profondeur x hauteur = 3200 x 690 x 3040 mm

Equipements :
- électro-aimants pour condamnation des 2 portes de façade
- hublot central équipé d’un orifice de visée pour faisceau laser
- filtre sur reprise d’air ambiant et ventilateur de soufflage variable
- plénum et grille de défilement au niveau du plafond de soufflage
- pulvérisateur intérieur réglable en 3d sur rail de guidage
- plénum de reprise d’air et de récupération liquide en partie inférieur
- collecteurs de reprise latéraux avec dévésiculeurs et recyclage
- croix de mesure de débit et contrôleur de pression avec renvoi sur gtc
- bidons de récupération des produits pulvérisés sous l’équipement

téléchargez le pdf

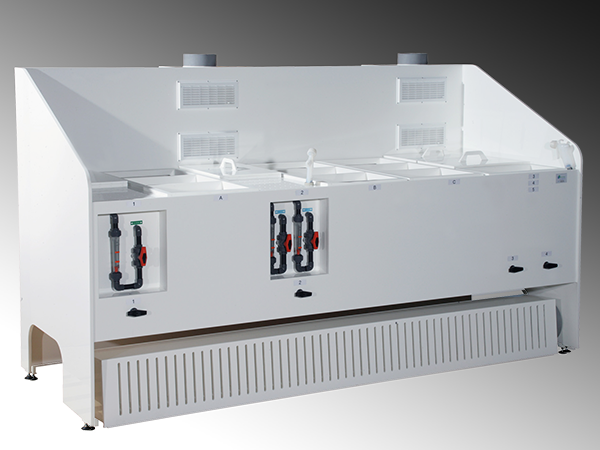

Construction :
- 1 plan de travail de 2500 x 750 mm

Equipements :
- 1 plan de travail de 2500 x 750 mm
- 1 poste chargement et déchargement
- 1 bac H3PO4 de capacité totale 48 L 1 triple bac H²O pour rinçage cascade
- 2 alimentations indépendantes en eau osmosée
- 2 orifices de vidange avec vannes
- 1 agitation mécanique pour brassage du bain H3PO4
- 1 thermostat agitateur à immersion chauffant
- 1 vibrateur pneumatique à turbine sur châssis en acier profilé
- 1 chronomètre avec alarme sonore ou visuelle en fin de cycle
- 4 couvercles individuels
- 10 paniers perforés R2T3,5 en acier inox
- 1 dosseret arrière pour reprise d’air
- 1 ventilateur VSB 25/4P Polypropylène pour 1200 m3/h
- 1 coffret local de commande électrique du poste de travail

téléchargez le pdf

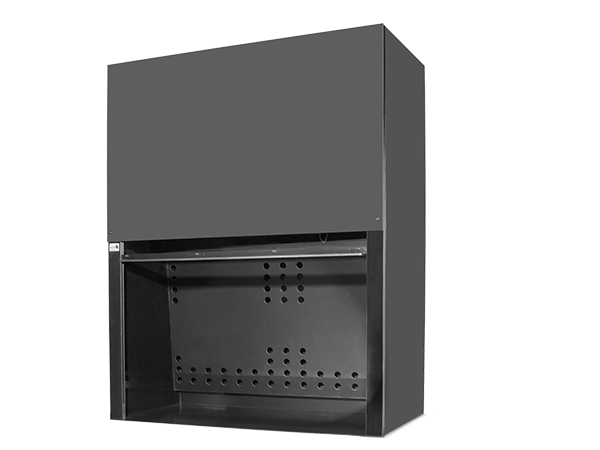

Polluants en présence
Divers solvants toxiques et inflammables

Classification ATEX
- Zone 1 intérieur enceinte
- Zone 2 extérieur enceinte

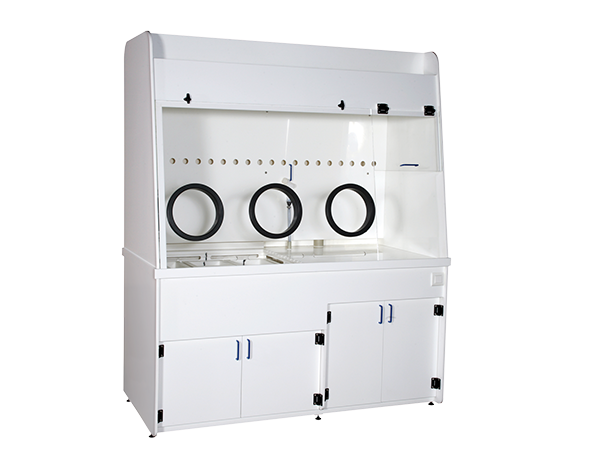

Construction :
- Châssis en profilés aluminium, remplissage en PPs-EL
- Façade transparente en verre feuilleté Stadip 33.2
- Largeur 1200 x profondeur 950 mm
- Hauteur extérieure/intérieure/accès = 2600/2400/2000 mm
- 1 façade haute vitrée avec système guillotine montée/descente comportant
2 ronds Ø 186 mm avec 1 paire de gants BUTYL
- 1 ouverture avec 2 portes battantes en partie inférieure

Equipements :
1 plan de travail de 750 x 750 mm sur roulettes ATEX
- 1 éclairage intérieur ATEX IICT5 avec inter M/A extérieur
- 2 P.C ATX TRIP 415 V et 1 P.C ATX MONO 250 v avec INTER

téléchargez le pdf

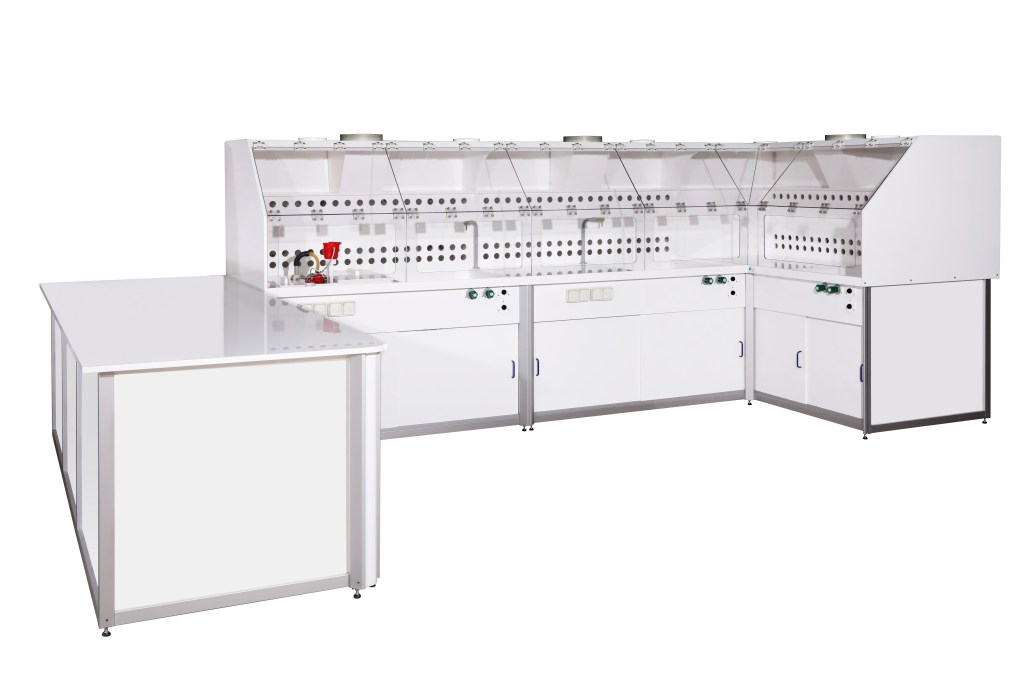

Construction :
Polypropylène + PMMA sur piètement en profilés aluminium
Forme en C avec développement = 3 x 3 x 2 = 8 m

Equipements :
- 4 cuves de travail sur acides fluorhydrique, nitrique, sulfurique et chlorhydrique
- Placards ventilés pour récupération des produits usagés en partie inférieure
- 1 bain chauffé et régulé par thermoplongeur PTFE
- Protection de l’opérateur par capotages pivotant avec ouvertures localisées
- Extraction réglementaire en partie frontale arrière du poste de travail
- Bordure anti-ruissellement en parties frontales et latérales
- Collecteurs de reprise d’air et ventilateur d’extraction variable en Polypropylène

téléchargez le pdf

Construction :
- PTFE épais 15 mm
- Utilisation bain acide fluorhydrique HF
- 250 x 180 x 180 mm

Equipements :
- 10 rainurages de 55 x 55 x 5 mm
- 2 poignées Ø 30 mm pour manutention
- vidange au moyen d’un aspire-acide

téléchargez le pdf
